Actividad 10: Árbol SPF

a) Utilizando la información de la figura y considerando además el ejemplo del punto 10.1.9 del módulo 10 de la plataforma, obtén los resultados del algoritmo SPF en una tabla para cada caso (elaborada con calidad) para las LAN y los enlaces WAN correspondientes. Considera lo siguiente:

• Alumnos con terminación de número de control PAR realizar para: Router A, G y J.
• Alumnos con terminación de número de control IMPAR realizar para Router: D,F,K.

b) Una vez calculadas las rutas que se realiza, explica y ejemplifica.

c) Menciona dos diferencias entre los protocolos de vector distancia y de estado de enlace.

Reflexión

Con la realización de esta actividad me dí cuenta como es que los routers envían paquetes a través de la red. Ahora sé que cada router elige la ruta con menor costo para enviar cada uno de los paquetes y que esta ruta no siempre es la que tiene menos saltos.

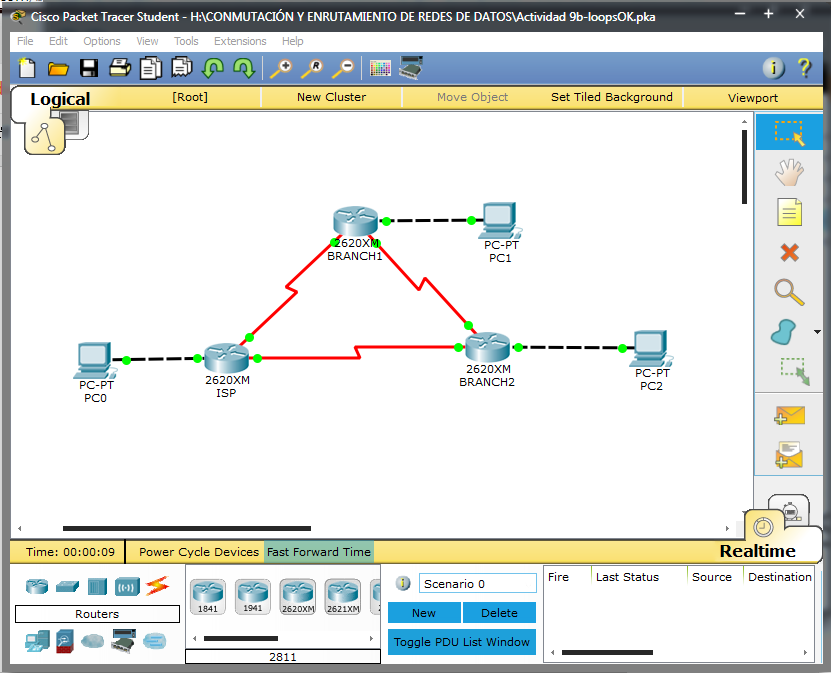

Actividad 9b: Loops

Identificar las condiciones que provocan un loop de enrutamiento y las consecuencias para el rendimiento del router.

Reflexión

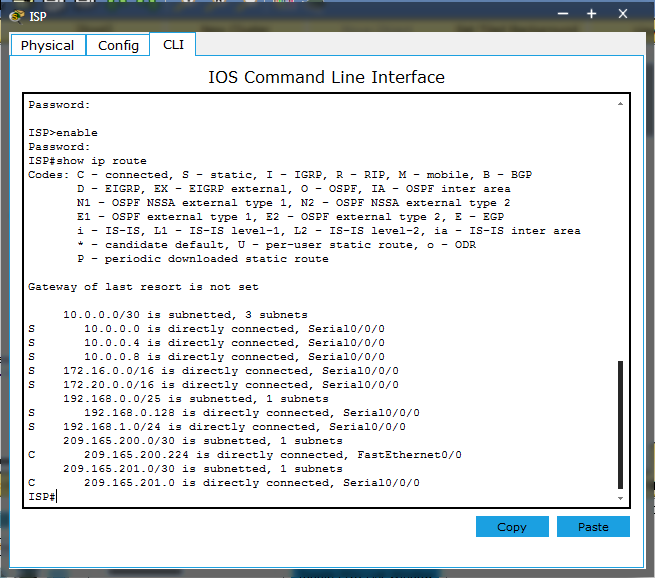

En esta actividad se examinaron las rutas estáticas de los routers y se determinó cuales son las rutas estáticas correctas que deben estar configuradas en los routers. Eliminamos las rutas estáticas incorrectas y las reemplazamos con las rutas estáticas correctas para que hubiera una correcta conectividad en la red y para que no existieran loops de enrutamiento. Gracias a esta actividad nos podemos dar una idea de como solucionar algunos problemas relacionados con la conectividad de la red y los loops de enrutamiento.

Actividad 9a: Descubrimiento de la red

Reflexión

Lo que aprendí con esta actividad lo utilizaré para saber que es lo que hay que hacer cuando encendemos por primera vez los routers, también lo podré utilizar para saber cuales son las causas que están haciendo que la red no funcione adecuadamente y que medidas debo implementar para mitigar o desaparecer dichas causas.

Actividad 8: Crucigrama sobre los protocolos de vector distancia

Reflexión

Con la realización de esta actividad comenzamos a ver el tema de los protocolos de vector distancia, al realizarla conocimos algunos conceptos básicos sobre este tema como la escalabilidad y el tiempo de convergencia.

Actividad 7: Reto de integración de habilidades de Packet Tracer (Capítulo 3)

Esta actividad se centra en las habilidades para la división en subredes, la configuración básica de dispositivos y el enrutamiento estático. Una vez configurados todos los dispositivos, se probará la conectividad de extremo a extremo y se examinará su configuración.

Reflexión

Con esta actividad se pusieron a prueba los conocimientos sobre como diseñar y documentar un esquema de direccionamiento según los requisitos, seleccionar el equipo adecuado y conectar los dispositivos, aplicar una configuración básica a los dispositivos, configurar el enrutamiento estático y predeterminado y verificar la completa conectividad entre todos los dispositivos de la topología. Realizar esta actividad me dejó ver que tan bien están los conocimientos que he adquirido a lo largo del curso hasta este momento.

Actividad 6: Elementos de la tabla de enrutamiento

En ésta práctica utilizamos los comandos show ip route, show ip route connected y show ip route static para ver detalles de las entradas de la tabla de enrutamiento.

Reflexión

Al realizar ésta práctica aprendí que con el comando show ip route puedo ver información general de la tabla de enrutamiento, que con el comando show ip route connected puedo ver información de las rutas conectadas directamente y que con el comando show ip route static puedo ver nformación de las rutas estáticas.

Actividad 5: Métricas y Distancias Administrativas

Auxiliándote con la información de la plataforma contesta lo siguiente, utiliza pluma roja en tus
respuestas, se breve y claro:

1. La métrica asociada con una ruta determinada puede visualizarse mejor utilizando el
comando:

2. Cuando se dice que el  balanceo de carga está en uso.

3. Que información despliega el comando show ip rip database.

4. Por qué motivo, las rutas estáticas tienen un valor de AD predeterminado igual a 1. Esto que
significa?

5. Por qué  motivo, la distancia administrativa de una red conectada directamente no se puede cambiar y ningún otro origen de ruta puede tener una distancia administrativa igual a 0?

Reflexión

En ésta práctica aprendí con cual comando puedo visualizar la métrica asociada con una determinada, también aprendí cuando es que el balanceo de caraga está en uso, que información despliega el comando show ip rip database, porque las rutas estáticas tienen una valor de AD predeterminado igual a 1 y porque la AD de una red conectada directamente no se puede cambiar y ningún otro origen de ruta puede tener una AD igual a 0.

Actividad 1: Conceptos básicos de los protocolos de enrutamiento dinámico

Reflexión

En esta actividad aprendí que los protocolos de enrutamiento dinámico facilitan mucho las cosas, ya que sin estos tendriamos que ingresar manualmente todas las rutas de todas las redes conectadas a un router.

También aprendí algunas ventajas y desventajas del enrutamiento dinámico.

Algunas de las ventajas del enrutamiento dinámico son:

• El administrador tiene menos trabajo en el mantenimiento de la configuración cuando agrega o quita redes.
• Los protocolos reaccionan automáticamente a los cambios de topología.
• La configuración es menos propensa a errores.
• Es más escalable, el crecimiento de la red normalmente no representa un problema.

Algunas de las desventajas del enrutamiento dinámico son:

• Se utilizan recursos del router (ciclos de CPU, memoria y ancho de banda del enlace).
• El administrador requiere más conocimientos para la configuración, verificación y resolución de problemas.

Los protocolos de enrutamiento dinámico los podré utilizar para administrar grandes redes en una empresa o en otras partes.

Actividad 2: Características de los protocolos de enrutamiento IGP-EGP

En esta práctica de laboratorio, los routers y las PC dentro del Sistema autónomo (AS) 1 han sido configurados con direccionamiento IP y enrutamiento RIPv2. RIPv2 es el protocolo de Gateway Interior (IGP) que se utilizará en esta actividad para el enrutamiento dentro del AS1. Los IGP se utilizan para realizar el enrutamiento de aquellas redes bajo el control de una única organización dentro de un sistema autónomo.

AS1 es un cliente de un ISP. Como cliente del ISP, AS1 no necesita listas de cada ruta en Internet del ISP. En cambio, el ISP por lo general utilizaría un protocolo de Gateway exterior para enrutar entre sistemas autónomos.

Reflexión

Con esta práctica aprendimos como configurar rutas de redes para permitir la comunicación entre un sistema autónomo y un proveedor de servicios de internet. Estas rutas simularon BGP, un protocolo de Gateway exterior. Examinamos las tablas de enrutamiento antes y después de agregar las rutas, para ver como fue que se clasificaron en los routers.

Actividad 3: Comparación de protocolos

Reflexión

Al realizar esta práctica me dí cuenta de que sí sabemos como funcionan y en que situaciones podemos usar los distintos protocolos de enrutamiento dinámico, podemos sacar el máximo provecho a una red aplicando la configuración que mejor se adapte a las necesidades.

Actividad 4: Convergencia

Situación

En esta actividad de laboratorio, la red ya ha sido configurada con 2 routers, 2 switches y 2 hosts. Se agregará una nueva LAN y usted verá la convergencia de la red.

Tarea 1: Visualizar las tablas de enrutamiento en esta topología de la red


Paso 1: Examine la tabla de enrutamiento del Router2.

Paso 2: Examine la tabla de enrutamiento del Router3.

Tarea 2: Agregar una nueva LAN a la topología de la red

Tarea 3: Configurar las direcciones IP adecuadas desde el esquema de direccionamiento 12.0.0.0/8 para esta LAN

Tarea 4: Habilitar la interfaz Fa0/1 en el Router3

Tarea 5: Identificar la convergencia de la red


Paso 1: Examine la tabla de enrutamiento del Router2.

Tarea 6: Activar la depuración en ambos routers

Tarea 7: Publicar la red recientemente agregada

Paso 1: Publique la red 12.0.0.0 con rip de router en el Router3.

Paso 3: Haga ping desde el host LAN 3 al host LAN 1.

Tarea 8: Desactivar la depuración en ambos routers

Tarea 9: Identificar la convergencia de la red

Paso 1: Examine la tabla de enrutamiento del Router2.

Reflexión

Con esta actividad aprendí como configurar el protocolo de enrutamiento dinámico RIP para que las redes agregadas a la topología se agreguen automáticamente a las tablas de enrutamiento de los routers.

MÓDULO 1

Instituto Tecnológico de San Juan del Rio, Qro.

Conmutación y Enrutamiento de Redes de Datos

MÓDULO 1: ENRUTAMIENTO ESTÁTICO

Morales Arellano Juan Carlos

N.C. 11590462

M.C. Claudia Morales Castro

Agosto – Diciembre 2014

Actividad 1: Interfaces de un router

Introducción:

Ya sea en una práctica de laboratorio con equipo real o en un entorno de simulación como Packet Tracer, es importante seleccionar los cables adecuados para conectar los dispositivos. En esta actividad, seleccionaremos los cables adecuados para conectar los diferentes dispositivos.

Tarea 1: Conectar los dispositivos

Realice las siguientes conexiones utilizando el cable adecuado:

• Conecte la PC1 al primer puerto en el hub H1.
• Conecte el siguiente puerto en el hub H1 a la interfaz FastEthernet0/0 o al router R1.
• Conecte la interfaz FastEthernet0/1 en el router R1 al primer puerto en el switch S1.
• Conecte el siguiente puerto en el switch S1 a la interfaz FastEthernet0/0 o al router R2.
• Conecte la interfaz serial 0/0/1 en el router R2 a la interfaz serial 0/0/1 o al router R3. El router R2 suministrará la señal de temporización de este circuito.
• Conecte la interfaz FastEthernet0/0 o el router R3 a la PC3.

Tarea 2: Verificar las conexiones

Las luces de enlace entre todas las conexiones deben ser verdes.

Reflexión

Al realizar esta práctica aprendimos que tipo de cable se debe utilizar para conectar los diferentes dispositivos en una topología de red. El cable directo se usa para las conexiones entre Routers y Switches y entre Switches y Hosts, el cable serial para las conexiones entre Routers.

Actividad 2: Proceso de arranque del router

Reflexión

En esta actividad aprendimos el proceso que tiene que realizar el router para arrancar, vimos cada una de las fases que realiza durante el proceso de arranque.

Actividad 3: Configuración básica del router

Introducción:

Todos los dispositivos en la red están configurados a excepción de R1. A fin de comunicar todos los dispositivos, se debe configurar R1 y verificar la configuración.

Tarea 1: Configurar R1

Paso 1: Configure el nombre del router.

Configure el router con el nombre de host R1.

Paso 2: Configure la interfaz FastEthernet.

Utilice la tabla de dirección para configurar la dirección IP correcta para la interfaz FastEthernet0/0, cree una descripción para la interfaz y actívela.

Paso 3: Configure la interfaz serial.

Utilice la tabla de dirección para configurar la dirección IP correcta para la interfaz serial 0/0/0, cree una descripción para la interfaz y actívela. Asegúrese de configurar la frecuencia de reloj.

Paso 4: Configure las contraseñas.

Configure las contraseñas de consola, de vty y secretas de enable. Utilice cisco para las contraseñas de consola y de vty; y class como contraseña enable secret.

Paso 5: Configure el mensaje de inicio de sesión.

Configure un banner motd para advertir que se prohíbe el acceso no autorizado.

Paso 6: Guarde la configuración.

Guarde la configuración en la NVRAM.

Tarea 2: Verificar la configuración

Para verificar que el R1 se haya configurado correctamente, se pueden utilizar los comandos show . Desde el modo EXEC privilegiado, utilice los siguientes comandos para verificar la configuración.

• show running-config
• show startup-config
• show ip route
• show interfaces
• show ip interface brief

Reflexión

En esta actividad aprendimos como realizar la configuración básica de un router, aprendimos como cambiarle el nombre, como ponerle contraseñas, configurar las interfaces, colocar un mensaje de inicio y ver como resulto la configuración del router con los diferentes comandos show.

Actividad 4: Redes conectadas directamente

Introducción

Esta actividad tiene como tema principal la tabla de enrutamiento y su generación. Un router genera tablas de enrutamiento al agregar primero las redes para las direcciones IP configuradas en cada una de las interfaces activas del router. (Estas redes son las que están conectadas directamente para el router). Esta actividad se enfoca en dos routers, R1 y R2, y en las redes admitidas a través de la configuración de las interfaces del router. En un principio, todas las interfaces se han configurado con el direccionamiento correcto, pero las interfaces están desactivadas.

Tarea 1: Habilitar las interfaces en cada router

Todas las interfaces en los routers han sido desactivadas. Con las interfaces apagadas, no existen tablas de enrutamiento para cada router. Siga estos pasos para ver la incorporación de rutas a la tabla de enrutamiento:

Paso 1: Habilite la interfaz FastEthernet en R1.

1. Haga clic en R1 en el espacio de trabajo lógico.
2. Seleccione la ficha CLI .
3. Desde la interfaz de línea de comandos ( CLI ), ingrese los siguientes comandos:
    Contraseña: cisco
    R1> enable
    Contraseña: class
    R1# show ip route
    (Nota: la tabla de enrutamiento no tiene ninguna ruta).
4. Active la interfaz FastEthernet:
    R1# configure terminal
    R1(config)# interface FastEthernet 0/0
    R1(config-if)# no shutdown
    R1(config-if)# end

Paso 2: Examine la tabla de enrutamiento en R1.

Desde CLI , ingrese los siguientes comandos:
R1# show ip route
¿Existe alguna ruta en la tabla de enrutamiento? En tal caso, enumere las rutas a continuación:
_____________________________________________________
Si no existen rutas en la tabla de enrutamiento, repita los pasos y resuelva el problema.

Paso 3: Habilite la interfaz serial en R1.

Haga clic en R1 en el espacio de trabajo lógico.
Seleccione la ficha CLI .
Desde CLI , ingrese los siguientes comandos:
R1# configure terminal
R1(config)# interface Serial 0/0/0
R1(config-if)# no shutdown
R1(config-if)# end

Paso 4: Repita los pasos 1 a 3 en R2.

¿Cuántas rutas hay en la tabla de enrutamiento para R1?
¿Cuántas rutas hay en la tabla de enrutamiento para R2?
(Nota: debe haber dos rutas en las tablas de enrutamiento de cada router).
Ahora desactive la interfaz FastEthernet en R1.
¿Ahora cuántas rutas se muestran en la tabla de enrutamiento para R1?
_____________________________________________________
¿Cambió la cantidad de rutas en R2? Explique: _____________________________________________________
Introduzca la configuración global y utilice el comando no shutdown para volver a activar la interfaz FastEthernet 0/0.

Tarea 2: Verificar la conectividad utilizando el ping

1. PC1 debe poder hacer ping a cada interfaz en R1
2. PC2 debe poder hacer ping a cada interfaz en R2.
3. ¿Las PC pueden hacer ping entre sí correctamente? Explique.
_____________________________________________________

Reflexión

Con la realización de esta actividad ahora sabemos que la tabla de enrutamiento sirve para almacenar las rutas conectadas al router y que el router administra las rutas conectadas directamente almacenandolas en la tabla de enrutamiento y clasificandolas con la letra "C".

Actividad 5: Determinación de la mejor ruta

Reflexión

Al realizar esta actividad nos pudimos dar cuenta de lo que es la métrica. También pudimos saber que una ruta con una menor métrica es mejor que una ruta con mayor métrica, ya que se requieren de menos saltos para que el paquete llegue a su destino, ahora conocemos los tipos de métricas que utilizan los protocolos de enrutamiento que son Conteo de saltos y Ancho de banda y por último sabemos que para solucionar un problema de métrica del mismo costo se usa el balanceo de carga.

Actividad 6: Tabla de enrutamiento

Introducción:

Los routers se conectan a routers que se encuentran en otros sitios utilizando un rango de tecnologías WAN diferentes. Una de esas tecnologías consiste en arrendar una línea dedicada a un proveedor de servicios y conectar la red del proveedor de servicios mediante una CSU/DSU conectada a una interfaz serial en el router. La CSU/DSU es un DCE que le otorga al circuito una señal de temporización. En un entorno de laboratorio, se utiliza un cable serial de conexión cruzada para conectar directamente dos routers a través de sus puertos seriales. El router conectado al extremo DCE del cable proporcionará una señal de temporización. Esta actividad mostrará cómo configurar la información IP y una señal de temporización en interfaces seriales del router.

Dado que las interfaces son configuradas para IP, las redes conectadas directamente se agregan a la tabla de enrutamiento IP. Observaremos este proceso en esta actividad.

Tarea 1: Configurar las interfaces seriales en los routers

Paso 1: Configure la información IP y la temporización en las interfaces seriales del router.

Acceda al router R1. Desde la ficha CLI, ingrese al modo EXEC privilegiado al ejecutar el comando enable. Ingrese al modo de configuración global al ejecutar el comando config t. Ingrese al modo de configuración para la primera interfaz serial al ejecutar el comando interface s0/0/0. Configure la dirección IP a través del comando ip address 172.16.2.1 255.255.255.0. El extremo DCE del cable está conectado a esta interfaz. Configure la temporización al ejecutar el comando clock rate 64000. Active la interfaz al ejecutar el comando no shutdown. Salga del modo de configuración a través de la secuencia de teclas Ctrl+z. Guarde la configuración a través del comando copy run start. Repita los pasos para los otros dos routers utilizando el direccionamiento de la tabla.

Paso 2: Verifique el estado de la interfaz en los routers.

En cada uno de los tres routers, verifique el estado de las interfaces seriales al ejecutar el comando show ip interface brief.

Tarea 2: Verificar la información de la tabla de enrutamiento

Paso 1: Verifique la información de la tabla de enrutamiento para redes conectadas directamente.

En cada uno de los tres routers, verifique los contenidos de la tabla de enrutamiento IP al ejecutar el comando show ip route. Las redes conectadas directamente y la interfaz que conectan aparecen en la tabla de enrutamiento IP.

Paso 2: Observe el proceso de actualizaciones en la tabla de enrutamiento.

Acceda al router R2 e ingrese al modo de configuración de interfaz para la interfaz s0/0. Ejecute el comando shutdown para deshabilitar la interfaz. Del mismo modo, deshabilite la interfaz S0/1. Salga del modo de configuración y ejecute el comando show ip route. Las redes conectadas a las interfaces seriales ya no se encuentran en la tabla de enrutamiento IP. Ejecute el comando debug ip routing. Habilite ambas interfaces seriales mediante el comando no shutdown. Observe las entradas que se han agregado a la tabla de enrutamiento.

Reflexión

Con esta actividad aprendimos como configurar las interfaces de los routers, sus direcciones IP y su temporización. También pudimos observar como se actualizan las tablas de enrutamiento y la información que estas presentan para las redes conectadas directamente. Todo esto nos permite saber como trabajan los routers con las tablas de enrutamiento.

Actividad 7: Eliminación y configuración de rutas estáticas

Introducción:

En esta actividad, examinaremos la topología del capítulo configurada con rutas estáticas que hacen referencia a la dirección IP del siguiente salto y exigen una búsqueda recurrente. Reemplazaremos estas rutas estáticas por otras que especifiquen las interfaces de salida y no exijan una búsqueda recurrente y examinaremos los resultados del cambio.

Tarea 1: Examinar la red con las rutas estáticas del siguiente salto

Paso 1: Visualice la configuración.

En cada uno de los tres routers:

• Conéctese al router utilizando la contraseña cisco. Ingrese al modo EXEC privilegiado utilizando la contraseña class.
• Introduzca el comando show running-config para ver cómo está configurado actualmente el enrutamiento estático.
• Introduzca el comando show ip route para ver el efecto de la configuración. Cada ruta estática debe realizar una búsqueda recurrente a una ruta conectada para enviar un paquete.

Paso 2: Verifique la conectividad.

Desde la petición de entrada de línea de comandos en cada una de las tres PC, haga ping a las otras dos PC. Todos los ping deberán tener éxito.

Tarea 2: Actualizar la red con rutas estáticas de interfaz de salida

Paso 1: Elimine las rutas estáticas del siguiente salto.

En cada uno de los tres routers, ingrese al modo de configuración global e introduzca los siguientes comandos:

R1

• R1(config)#no ip route 172.16.1.0 255.255.255.0 172.16.2.2
• R1(config)#no ip route 192.168.1.0 255.255.255.0 172.16.2.2
• R1(config)#no ip route 192.168.2.0 255.255.255.0 172.16.2.2

R2

• R2(config)#no ip route 172.16.3.0 255.255.255.0 172.16.2.1
• R2(config)#no ip route 192.168.2.0 255.255.255.0 192.168.1.1

R3

• R3(config)#no ip route 172.16.1.0 255.255.255.0 192.168.1.2
• R3(config)#no ip route 172.16.2.0 255.255.255.0 192.168.1.2
• R3(config)#no ip route 172.16.3.0 255.255.255.0 192.168.1.2

Paso 2: Configure rutas estáticas de interfaz de salida.

En cada uno de los tres routers, introduzca los siguientes comandos:

R1

• R1(config)#ip route 172.16.1.0 255.255.255.0 s0/0/0
• R1(config)#ip route 192.168.1.0 255.255.255.0 s0/0/0
• R1(config)#ip route 192.168.2.0 255.255.255.0 s0/0/0

R2

• R2(config)#ip route 172.16.3.0 255.255.255.0 s0/0/0
• R2(config)#ip route 192.168.2.0 255.255.255.0 s0/0/1

R3

• R3(config)#ip route 172.16.1.0 255.255.255.0 s0/0/1
• R3(config)#ip route 172.16.2.0 255.255.255.0 s0/0/1
• R3(config)#ip route 172.16.3.0 255.255.255.0 s0/0/1

Paso 3: Guarde las configuraciones actualizadas.

En cada uno de los tres routers, salga del modo de configuración presionando Ctrl+z. Guarde la configuración a través del comando copy run start.

Tarea 3: Examinar la red con rutas estáticas de interfaz de salida

Paso 1: Visualice la configuración.

En cada uno de los tres routers:

• Introduzca el comando show running-config para ver la configuración revisada.
• Introduzca el comando show ip route para ver el efecto de la configuración modificada. Cada ruta estática aparece como conectada directamente y no se necesita una búsqueda recurrente para enviar un paquete.

Paso 2: Verifique la conectividad.

Desde la petición de entrada de línea de comandos en cada una de las tres PC, haga ping a las otras dos PC. Todos los ping deberán tener éxito; en caso contrario, resuelva el problema de las rutas estáticas.

Reflexión

Con esta actividad se puede dar cuenta de que al usar rutas estáticas del siguiente salto, cada ruta estática debe realizar una búsqueda recurrente a una ruta conectada para enviar un paquete.

Pero al configurar rutas estáticas de interfaz de salida, cada ruta estática aparece como conectada directamente y no se necesita una búsqueda recurrente para enviar un paquete.

Debido a esto el envío de paquetes es más eficiente.
